屏蔽罩载带封装时主要考虑的因素

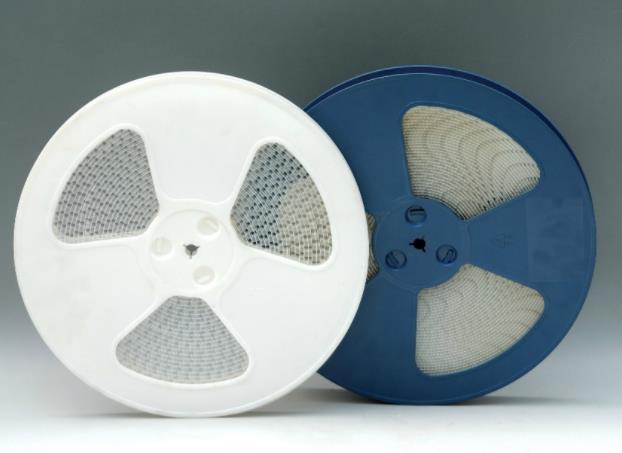

载带主要应用于电子元器件贴装工业。它配合盖带(上封带)使用,将电阻,电容,晶体管,二极管等电子元器件承载收纳在载带的口袋中，并通过在载带上方封合盖带形成闭合式的包装，用于保护电子元器件在运输途中不受污染和损坏。根据包装承载的电子元器件的大小不同，载带也分为不同的宽度。常见的宽度有8mm，12mm，16mm，24mm，32mm，44m， 56mm等。随着电子市场的发展，芯片有越来越小的趋势，载带也相应的向精密的方向发展，目前市场上已经有4mm宽度的载带供应。
1、芯片面积与封装面积之比为提高封装效率，尽量接近1：1
2、引脚要尽量短以减少延迟，引脚间的距离尽量远，以保证互不干扰，提高性能
3、基于散热的要求，封装越薄越好作为计算机的重要组成部分，CPU的性能直接影响计算机的整体性能。
而CPU制造工艺的最后一步也是最关键一步就是CPU的封装技术，采用不同封装技术的CPU，在性能上存在较大差距。只有高品质的封装技术才能生产出完美的CPU产品。
屏蔽罩载带指的广泛应用于IC、电阻、电感、电容、连接器、LED、保险丝、开关、继电器、接插件、振荡器、二、三极管等SMT电子元件的包装的塑胶载体。
按照载带的用途可以分为：IC专用载带、晶体管专用载带、贴片LED专用载带、贴片电感专用载带、综合类SMD载带、贴片电容专用载带、SMT连接器专用载带等
按照载带的材质可以分为：PS载带、ABS载带、PET载带、PC载带、HIPS载带、PE载带等
